Produktionsanlagen

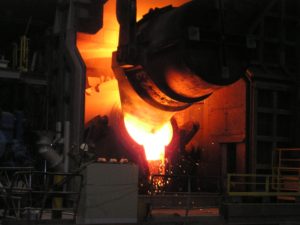

ThyssenKrupp Nirosta – Austausch und Wiederinbetriebnahme von AOD-Konvertern für Rostfreistahl – Stahlwerk, Krefeld

„Konverter“ leitet sich aus dem lateinischen Verb „convertere“ ab und bedeutet „umwenden, verwandeln“. In der Edelstahlindustrie werden spezielle Konverter eingesetzt, um aus einer kohlenstoffreichen Vorschmelze, die in einem Elektrolichtbogenofen erzeugt wurde, Stahl zu fertigen. Die flüssige Vorschmelze wird dafür in den Konverter eingefüllt und Sauerstoff bzw. ein Gemisch aus Sauerstoff und Stickstoff oder Argon hinzugegeben. Dabei verbrennt der im Stahl unerwünschte Kohlenstoff und geht in das Rauchgas über, während Chrom, das Element, das den rostfreien Stahl rostfrei macht, in der Schmelze verbleibt. Eine Besonderheit des Projekts, war die Demontage der bestehenden Konverter, der Einbau von zwei neuen „Hufeisen”-Tragringen mit Kippantrieben für das Gefäßwechselsystem innerhalb kürzester Fristen. ACP lieferte das Projektmanagement zur Steuerung der Kosten und Termine. Zum Auftrag gehörten die Begleitung der Engineeringphasen der Maschinen- und Anlagentechnik und der Bauarbeiten im Projekt.

Deutsche Edelstahlwerke – Errichtung eines Hubbalkenofen, Siegen

Der neu errichtete Hubbalkenofen ersetzt den vorhandenen Hubbalkenofen, der die Stahlknüppel in zwei Schritten und in zwei verschiedenen Öfen erwärmt hat, um die erforderlichen Temperaturen zu erreichen. Diese Zwischentransporte können durch den neuen Hubbalkenofen entfallen. Dieser erwärmt die Stahlknüppel auf Temperaturen von ca. 1.000 bis zu 1.250 °C, die für die anschließende Weiterverarbeitung der Knüppel im Walzwerk erforderlich sind. Es handelt sich um eine industrielle Thermoprozessanlage nach DIN EN 746. Die Erwärmung der Knüppel erfolgt während des kontinuierlichen Durchlaufens durch den Ofen. Das Hubbalkensystem erzeugt eine hydraulisch betätigte und wassergekühlte Hub- und Vorschubbewegung und sorgt damit für den ständigen Weitertransport. Die über den Ofeninnenraum verteilten Brenner sorgen innerhalb bestimmter Zonen für das Erreichen der jeweils notwendigen Temperatur.

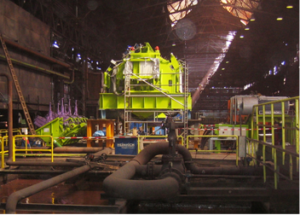

Deutsche Edelstahlwerke – Drei-Walzen-Maßwalzblock, Siegen

Die vorhandenen Gerüste in der Feinstraße werden gegen einen Maßwalzblock mit hydraulischem Anstellsystem ausgetauscht. Mit dem Umbau ergeben sich für den Betreiber betriebs- und produktrelevante Verbesserungen. Sie umfasst die Standorte Witten, Siegen, Krefeld, Hagen und Hattingen, an denen jährlich rund 4.000 Mitarbeiter fast eine Million Tonnen Edelstahl erzeugen und bearbeiten. Die Stahlwerke sind mit Lichtbogenöfen und vertikalen Stranggießanlagen, Walzstraßen, Schmiede- und Blankstahlbetrieben zur Produktion von Draht und Stabstahl ausgestattet. Mit den Projekten Hubbalkenofen, Maßwalzblock, Adjustagelinie und Rollenherdofen hat ACP Projektmanagement ein Projektsteuerungsvolumen von 44 Mio. €  Investitionsmittel für Bauten und Anlagen für die Edelstahlwerke betreut.

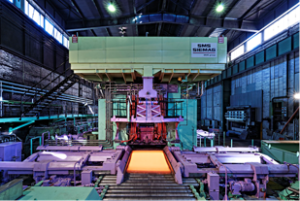

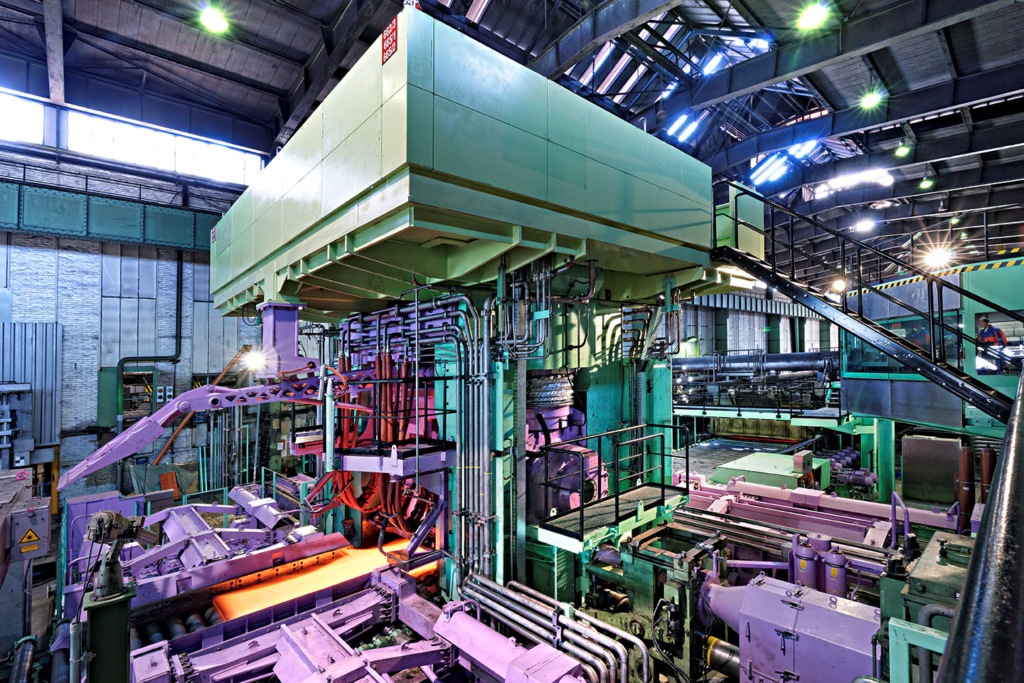

ThyssenKrupp VDM GmbH – Ersatz Quarto Walzgerüst, Siegen

Das Quartogerüst dient der Fertigung von Blechen aus Nickel- und Titan-Legierungen. Diese werden für die Herstellung von Produkten für die chemische Prozessindustrie, Öl- und Gasindustrie benötigt und kommen beispielsweise auch in Meerwasserentsalzungsanlagen, Kraftwerken, Turbinen und Brennstoffzellen zum Einsatz. Im Projekt waren der Transport und die Montage von bis zu 250 t schweren Stückgewichten der Ständer innerhalb kürzester Fristen umzusetzen. Als Herausforderung galt die termingerechte Bereitstellung der Fundamente, an den Durchlauf- und Rollenherdöfen waren umfangreiche Fundamentarbeiten auszuführen.

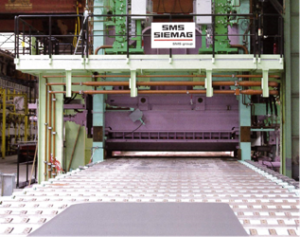

VDM Metals – Kaltblech-Richtmaschine, Altena

Die Kaltblechrichtmaschine dient zum Richten der im Werk Altena zu verarbeitenden Blechgüten und Abmessungen. Mit der Anlage werden warm gewaltze Grobbleche mit dem Ergebnis eines feinebenen Zustandes bei minimierten Eigenspannungen hergestellt. Bleche werden bei VDM Metals auf einem Quartowalzwerk bis auf eine Dicke von 3 mm (0,12 inch) warmgewalzt. Im Sendzimir-Reversier-Kaltwalzgerüst können  Bleche von bis zu 12.000 mm (472 inch) Länge anschließend bis auf eine Dicke von 1 mm (0,04 inch) kaltgewalzt werden. Nach dem Warm- und/oder Kaltwalzen wird das Material in der Adjustage weiterverarbeitet, hier stehen Anlagen zum Glühen, Strahlen, Richten, Beizen, Schleifen und Schneiden bereit. Detaillierte Kosten- und Terminpläne waren zu erstellen, zu koordinieren und in allen wesentlichen Planungs- und Entscheidungsabläufen zu dokumentieren.

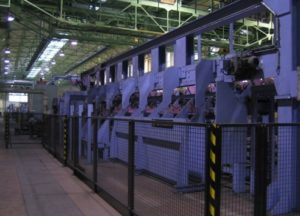

Deutsche Edelstahlwerke – Rollenherdofen & Adjustagelinie, Siegen

Die im Auslauf der Walzstraße des Stahlwerkes abgelegten Stabstähle werden einem umfangreichen Qualitätsprogramm unterzogen. In der Rollenherdofenanlage kann der Stahl verschiedenen Wärmebehandlungsarten zur Steigerung der Qualitätsmerkmale unterzogen werden: Beseitigung von Deformationen oder Eigenspannungen ohne wesentliche Gefügeänderung, Vergütung durch unterschiedlich schnelle Abkühlzeiten. Die aus den Bereichen Walzwerk und Wärmebehandlung angelieferten Stangen werden bundweise der Adjustagelinie zugeführt. Die Bunde werden vorvereinzelt, entwirrt und über den Einzugstreiber der 7-Walzen-Vorrichtmaschine einzeln zugeführt. Über die Entzunderungsanlage werden die Stäbe über einen Prismentransportrollgang mit Schleudergut über Turbinenschaufeln  entzundert. Die einzelnen Stäbe werden in direktem Anschluss mit eingebundenen Pufferstrecken zur 10-Walzen-Fein-Richtanlage transportiert und fertig gerichtet. Nach dem Richten werden die Rundstangen durch die zerstörungsfreie Prüfanlage der Bindeanlage zugeführt und automatisch gebunden, gewogen und einem Sammelbett zugeführt. Die beiden unterschiedlichen Produktionsbereiche wurden bautechnisch im laufenden Betrieb zur Aufnahme der Anlagentechnik ertüchtigt.

VDM Metals – Sprühbeize, Altena

ACP lieferte das Projektmanagement zur Steuerung der Kosten und Termine. Zum Auftrag gehörten die Begleitung der Engineeringphasen der Maschinen- und Anlagentechnik. Das Engineering, die Lieferung und Montage der Anlagenbereiche erfolgte unter dem Zusammenwirken von mehreren Spezialisten für Branchenlösungen von Anlagen der Industrie und Infrastruktur.
